混凝土攤鋪機液壓系統基礎知識及識圖

發布時間：2019-10-19 9:12:05 點擊次數：2571

混凝土攤鋪機液壓傳動的概念及特點

混凝土攤鋪機液壓傳動是以液體作為工作介質來進行能量傳遞的一種傳動方式。它通過液壓泵，將發動機的機械能轉換為液體的壓力能，又通過封閉管道、控制元件等，經液壓缸、液壓馬達等，將液體的壓力能重新轉換為機械能，驅動負載并實現執行機械所需要的運動——直線運動或旋轉運動。

與機械和電氣等傳動形式相比，液壓傳動具有結構緊湊、傳動力大、定位精確、運動平穩、易于實現自動控制等優點，因此，液壓傳動應用廣泛。其不足之處在于傳動效率較低，不宜作遠距離傳遞，不宜于高溫或低溫條件下工作，以及液壓元件精度要求高、成本高等缺點。

混凝土攤鋪機液壓系統基本參數及其概念

排量

泵或馬達每轉一圈所排出或需要的油量，用V表示。單位為ml/r（毫升/轉）。一般其排量大小跟體積成正比關系。

流量

單位時間內流過管道或液壓缸某一截面的油液體積，用Q表示。單位為m3/s（立方米/秒）或L/min（升/分），換算關系為1m3/s＝6×10 L/min。

壓力

液體表面受外力作用所產生的壓力，用P表示。壓力的大小取決于負載，并隨負載的變化而變化。其單位一般用兆帕（MPa）或公斤（bar）表示，換算關系為1MPa=10bar。

混凝土攤鋪機液壓傳動的工作原理

混凝土攤鋪機液壓傳動的工作原理是以油液作為工作介質，依靠密封容積的變化來傳遞運動，依靠油液內部的壓力來傳遞動力，實質上是一種能量轉換裝置。

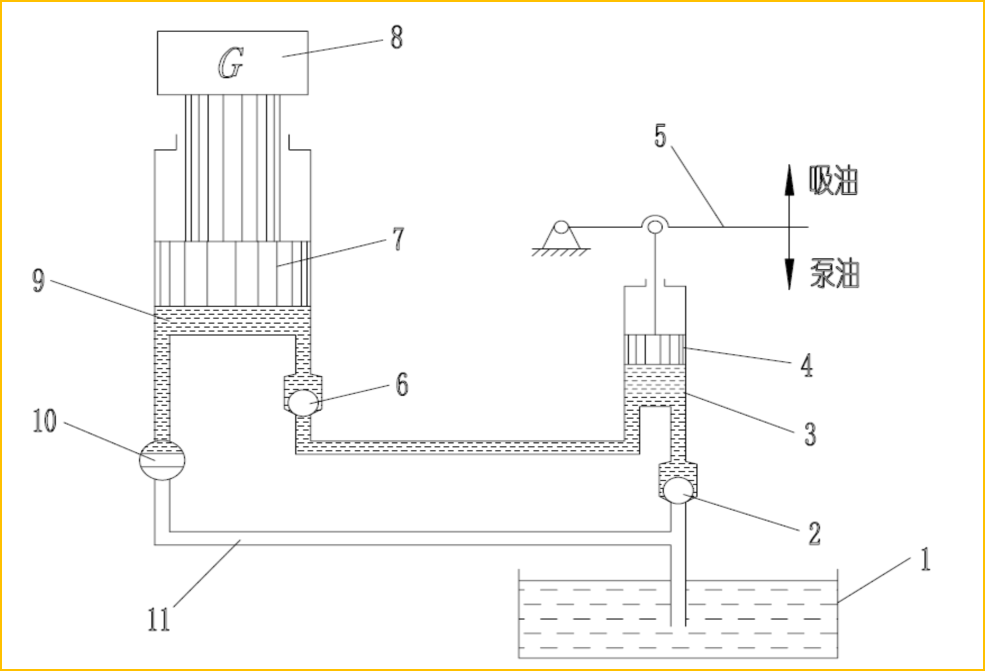

1.油箱 2.吸油單向閥 3.密封容積 4.小活塞

5.工作杠桿 6.壓油單向閥 7.大活塞 8.外在負載

9.壓力油 10.截止閥 11.回油管路

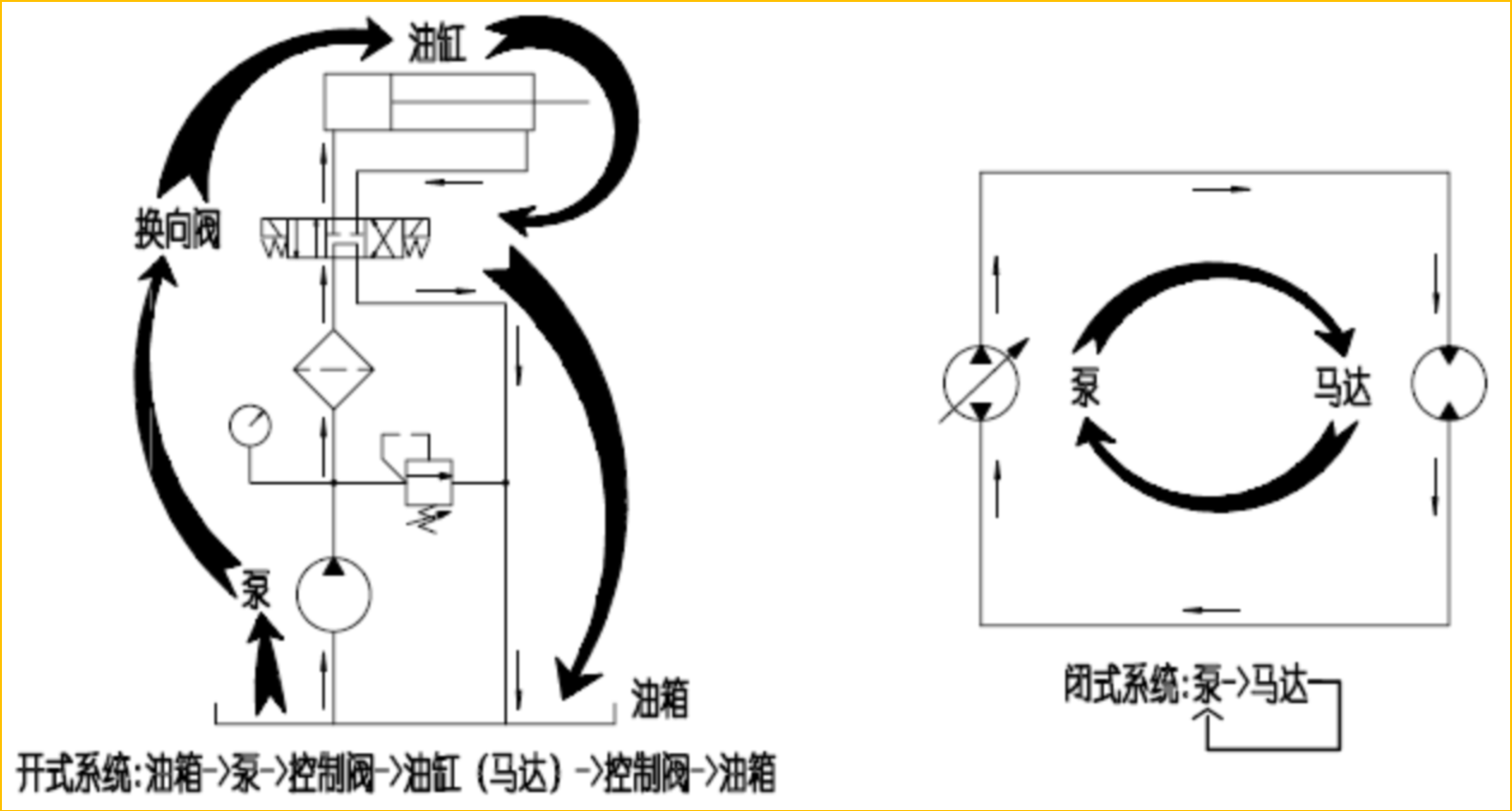

混凝土攤鋪機液壓系統的形式


在實際應用中，泵和馬達不可避免存在外泄漏情況，這將造成系統油液不斷減少，所以在泵端增加補油泵用于補充油液損失，同時為解決油液長時間在封閉容腔內循環造成的系統發熱、油液變質等問題，在馬達端增加沖洗閥強制與外界油液交換。

同時泵或馬達一般還集成有壓力閥、電磁閥、泵濾等元件，可使閉式系統更好地工作。
